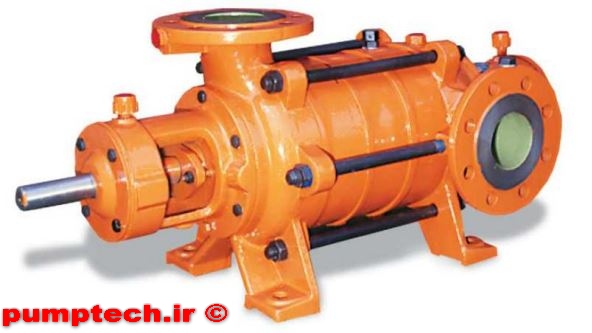

پمپ های سانتریفیوژ چند مرحله ای - نوع KC

کد	تاریخ	قیمت	تخفیف	توضیح کوتاه	اشتراک گذاری	سفارش
2026982	1397-02-24			پمپ های سانتریفیوژ چند مرحله ای - نوع KC		سفارش

d.a Pumpi MZT ، با تجربه ای بیش از 60 سال ، یکی از تولیدکنندگان پیشروِ پمپ های صنعتی در منطقه جنوب شرقی اروپاست. طیف وسیع محصولات این شرکت گواه روشنی بر کسب این تجربه وسیع است. این شرکت مدام در تلاش است تا اکثر نیازهای مشتریان خود را پاسخ دهد . عناصر اصلی برای دوام آوردن در این بازار جهانی ، عبارتست از انعطاف پذیری نسبت به تغییرات بازار و توانایی برای نوآوری و ابداع ، هم در طراحی محصولات و هم در فرایندهای کسب و کار با . دنبال کردن پیشرفت های جهانی در صنعت پمپ ، کارکنان ما برای حفظ آگاهی شان از آخرین اطلاعات در رابطه با ابداعات و ابتکارات بی شمار در طراحی پمپ ، دایما با چالش های بسیاری مواجه می شوند و این چالش ها با وجود یک سازمان تحقیق و توسعه مجزا به خوبی مورد بررسی قرار خواهد گرفت و بهترین راه حل های متناسب با آنها ارایه خواهد شد . هدف اساسی Pumpi MZT ، توسعه مشارکت های کاری و ایجاد نام تجاری جهانی برای محصولاتش است. همه کارکنان ما براساس این شعار مسیر خود را پیش می برند : در مسیر خود به سرعت بالا بروید تا موفق شوید. (.success to way your Pump)

اطلاعات کلی

اطلاعات فنی :

• ظرفیت ( دبی : ) حداکثر تا s/I 45
• ( هد ارتفاع : ) حداکثر تا m 250
• دما : حداکثر تا ºC 10

کد طراحی براساس نوع عملکرد:

• C – عملکرد استاندارد
• KCP – برای دماهای بالاتر
• VCP – عملکردهای عمودی ( قایم )

طراحی :

نوع C ، ابتدایی ترین طیف از پمپ های سانتریفیوژِ ماست که چند مرحله ای با برش حلقوی می باشد. در طراحی ساده این نوع پمپ ها ، از پروانه هایی استفاده می شود که به صورت هیدرولیکی تراز شده باشند که این امر بوسیله ایجاد حفره در پروانه یا به کمک حاطر ی پشت به پشت ، مهیا می شود و در نهایت موجب بهینه ترین حالت در پمپاژ برای کاربردهای فشار متوسط می گردد. پوسته پمپ شامل محفظه مکش و تخلیه ، محفظه های میانی و بست های یاتاقان است . تمامی قطعات پمپ با پیچ و مهره های محکمی ، به یکدیگر متصل می شوند. شفت مورد نظر از فولاد درجه اعلی ساخته شده است . در راستای این شفت که به پروانه هایی مجهز شده ، رولبرینگ ها در هر دو انتهای آن نصب شده اند که یکی از یاتاقان ها فشار محوری را نیز تحمل می کند . تمامی پروانه ها از نوع سانتریفیوژ (گریز از مرکز ) و به شکل بسته هستند که به دو صورت استاتیک و دینامیک تراز شده اند. به صورت استاندارد ، شفت بوسیله پکینگ آب بند کُن ، آب بندی می شود. لازم به ذکر است که بر حسب درخواست مشتری آب بندهای مکانیکی(مکانیکال سیل ) نیز در دسترس قرار می گیرند .

کاربردها :

• آبیاری در مزارع کشاورزی

• تغذیه بویلر (دیگ بخار )

• انتقال هیدروکربن سبک یا مواد شیمیایی

• عملیات مربوط به روکش و اندود سطحی

• آب فشان های مخصوص ساختمان های بلند

• آب فشان های مخصوص کارخانه کاغذ سازی

• سیستم های تقویت فشار

• خدمات مربوط به پاکسازی و شستشوی بهداشتی

• روغن کاری آب بندها و روغن کاری تجهیزات دوار یا به عبارتی چرخشی

جنس استاندارد قطعات (متریال) :

• پوسته : چدن خاکستری
• پروانه : چدن یا برنز محفظه
• میانی : چدن
• شفت : فولاد درجه اعلی
• غلاف : فولاد ضد زنگ آب دیده
• رینگ های سایشی : چدن خاکستری یا برنز

گزینه های مربوط به تحویل کالا :

پمپ ها می توانند یا به صورت اختصاصی یا به صورت مجموعه کامل شامل پمپ ، درایور ، کوپلینگ انعطاف پذیر و قاب نصب شده بر روی پایه سفارش داده شوند. به صورت استاندارد ، درایورهای پمپ عبارتست از موتور الکتریکی (الکترو موتور) ، اما دستگاه های دیگری نیز می تواند جای آن را بگیرد از جمله : موتور درون سوز ، موتور توربینی و غیره . علاوه بر مجموعه کامل پمپ ، ما می تواتیم تمامی ملزومات را نیز به مشتریان ارایه کنیم (شیرها ، لوله ها ، فیلترهای مکش ، و تجهیزات لازم برای عملیات خودکار پمپ ، )...

کوپلینگ انعطاف پذیر

• نوع استاندارد

•کوپلینگ جداکننده یا فاصله انداز

مجموعه یاتاقان به همراه شفت

یاتاقان ها در دو محفظه مخصوص واقع در دو طرف پمپ قرار می گیرند که با روغن زن ، روغن کاری می شوند. رینگ حفاظتی نصب شده بر روی شفت ، از ورود مایع به داخل محفظه یاتاقان جلوگیری می کند. پمپ های نوع KCP می توانند به یاتاقان های تخت ساده که با رینگ روغن کاری ، روان کاری می شوند ، تجهیز گردند .

آب بندی شفت : آب بندی شفت می تواند به دو شکل با پکینگ نرم و یا آب بند مکانیکی صورت گیرد . در صورت استفاده از پکینگ نرم ، شفت مورد نظر بوسیله غلافی از جنس فولاد ضد زنگ و قابل تعویض محافظت می شود ، در حالیکه محفظه آب بندی یا به عبارتی کاسه نمد به منظور ورود مایع خنک کننده به داخل پکینگ ، با رینگ فانوسی تجهیز می شود . بنا به تقاصای مشتری ، می توان پمپ ها را براساس ویژگی های مایع مورد نظر و شرایط عملیاتی به آب بندهای مکانیکی تجهیز کرد .

رینگ های سایشی : پمپ های نوع KCP ، دارای رینگ های سایشی قابل تعویض هستند که کارایی پایداری را برای پمپ فراهم می کند. قطر داخلی رینگ های سایشی در پمپ های KCP ، برابر با قطر داخلی پروانه است که البته این امر جریان ملایمی را ایجاد می کند . شکاف استوانه ای بین پروانه و رینگ سایشی از جمله طراحی خاصی است که در این نوع پمپ ، قابلیت اطمینان و کارایی را تضمین می کند. بنابراین نشتی از بین می رود که همین امر علاوه بر اینکه کارایی را بالا می برد ، از گیر افتادن مواد خارجی در آن شکاف جلوگیری می کند .

دامنه کاربرد : طیف متنوعی از مدل های این پمپ به مشتری امکان می دهد تا بنا به دلخواه خود و متناسب با فیلد مورد نظر اعم از صنعتی و کشاورزی ، پمپ مورد نیازش را انتخاب کند. انتخاب درست از اهمیت بالایی برخوردار است تا از این رو بتوان مصرف انرژی را به حداقل رساند و عملکرد بلند مدت بدون دردسری را در رابطه با پمپ انتخابی تضمین کرد

عملکرد اجرایی : منحنی های عملکرد پمپ ، در نمودارهای زیر به تصویر کشیده شده که در واقع شامل منحنی توانند می ، KCP نوع های پمپ. باشد می Q-NPSH ، Q-efficiency ، Q-P ، Q-H : های دایما در کل منطقه عملیاتی در محدوده استاندارد توان موتور عمل کنند. همه پمپ ها قادر هستند بسته به اندازه پمپ و درخواست مشتری در سرعت های مختلفی راه اندازی شوند. برای سرعت های بالاتر لازم است تا محدودیت پمپ بررسی گردد . منحنی های عملکرد مبتنی بر چگالی یک مایع برابر با m3/kg 1000 ، می باشند. برای کار با چگالی مایع کمتر یا بیشتر از این مقدار ، لازم است تا توان بیشتر شود .

درایو یا نیرو محرکه : درایو ، معمولا یک موتور الکتریکی است که با استفاده از یک کوپلینگ انعطاف پذیر مستقیما به پمپ وصل می شود. برای میزان کردن درایوها ، شما باید بسته به شرایط عملیاتی حداقل 10 تا 15 درصد به قدرت دریافتی پمپ اضافه کنید تا به توان لازم برسید.
