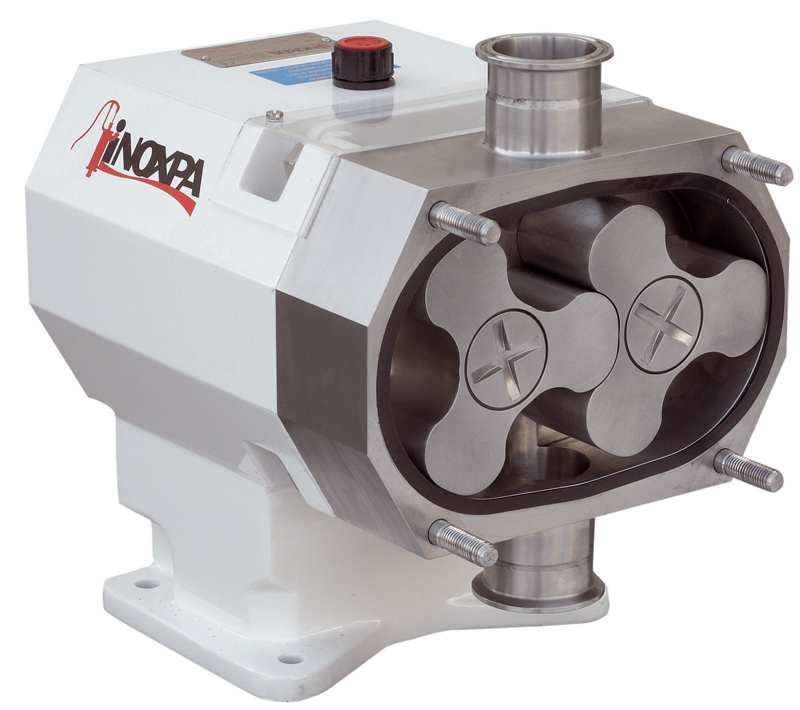

HLR پمپ جابجایی مثبت لوب روتاری بهداشتی اینوکسپا


کد تاریخ قیمت تخفیف توضیح کوتاه اشتراک گذاری سفارش
2019497 1394-09-14 پمپ جابجایی مثبت لوب روتاری بهداشتی اینوکسپا HLR Bookmark and Share سفارش

پمپ لوب روتاری اینوکسپا INOXPA HLR



کاربرد

پمپHLR یک پمپ لوب روتاری (لوبیایی دورانی- دوار پره ای)، طراحی شده مطابق با الزامات * EHEDG است که مناسب برای استفاده درتاسیسات وفرآیندهایی است که نیاز به رعایت دقیقترین موارد بهداشتی را دارا می باشند. با توجه به سرعت کار پایین، پمپ لوب روتاری HLR ، دارای وجه تمایزاتی ازجمله پمپ کردن ملایم و ایجاد برش کم در محصول است که موجب وارد کردن کمترین آسیب به محصول می شود. پمپ های لوب روتاری پمپ هایی ایده آل برای انتقال انواع مایعات (از 1 تا 1.000.000 cP ) ، و مایعات دارای ذرات جامد (کشک، کشت های بیولوژیک،وغیره ) می باشند. پمپ لوب روتاری HLR جهت استفاده درصنایع غذایی، آرایشی و بهداشتی و دارویی نیز مناسب می باشد.

* EHEDG: European Hygienic Engineering and Design Group

اصول عملیاتی

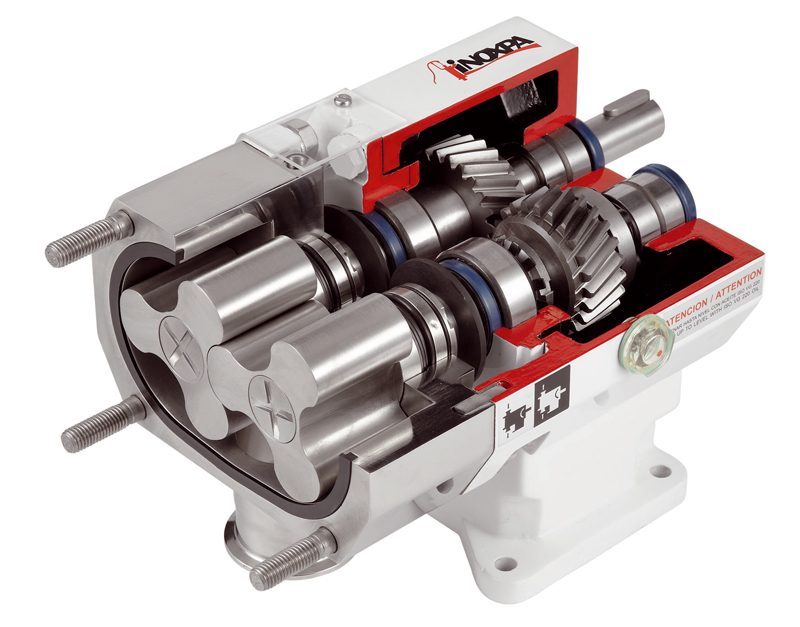

پمپ لوب روتاری HLR اینوکسپا، اساسا دارای روتورهای دو لوبی است که در داخل پوسته پمپ بطور هم‌ زمان‌ و بدون هیچ گونه تماسی با یکدیگر درحال چرخش می باشند. هنگامی که روتورها درحال چرخیدن هستند فضای بین لوب ها و محفظه ی پمپ بطور مستمر با محصول پرمی شود تا جایگزین مقدار ثابتی از سیال باشد که از طریق لوله تخلیه (نازل تخلیه) درحال پمپاژ شدن است. محصول پمپ شده یک جریان مستمر را به دلیل خالی شدن مستمر فضای بین لوب ها و محفظه ی پمپ بوجود می آورد که منجربه حصول اطمینان از پمپاژی کارآمد می شود.



طراحی و ویژگی های

  • تکیه گاه عمودی
  • ساختار کوپله و شاسی
  • پمپ خود تخلیه
  • روتورهای سه لوبی



  • طراحی بهداشتی اتصالات لوب ها
  • سیلهای (آب بندهای) مکانیکی بهداشتی، مونتاژ داخلی
  • پیاده کردن سیل (آب بند) از قسمت جلویی بدون نیاز به جدا کردن پوسته ی پمپ
  • قابلیت تمیز کردن و نگهداری آسان
  • واشرها با محدود کننده های تغییر شکل جهت جلوگیری از راکد شدن سیال
  • اتصالات استاندارد : گیره clamp
  • دارای گواهینامه ی استاندارد EHEDG

گزینه ها

  • سیل (آب بند) مکانیکی: SiC/SiC، TuC/SiC
  • سیل (آب بند) مکانیکی Flushed یا balanced
  • واشرها: FPM یا FFPM
  • لوب های Bi-wing
  • دریچه ی تخلیه یا بای پس (مجرای فرعی) خارجی
  • دارای ژاکت گرمایشی
  • پرداخت سطح Ra ≤ 0،5 μm برای کاربردهای دارویی
  • مونتاژ یا سوار شدن افقی (فاقد گواهینامه ی EHEDG)
  • انواع مختلفی از درایورها و محافظ ها (موتور دنده ای با مبدل فرکانس و ...)
  • سوار شده بر روی صفحه ی بستر base plate ساخته شده از استنلس استیل 304 که رویsilent block ها قرار دارد. دارای طراحی بهداشتی
  • چرخ دستی و کنترل پنل
  • اتصالات:

Clamp DIN32676، DIN 11864-1، DIN 11864-2 و غیره

  • گواهینامه های مواد (3.1) ، و گواهینامه مربوط به زبری سطح
  • پمپ می تواند دارای گواهینامه یATEX باشد.

مواد مصرفی در ساخت

* پوسته با ریخته گری بسته و لوب ها: AISI 316L
* نگهدارنده (محفظه) یاتاقان ساچمه ای: GG-25
* واشرها: EPDM مطابق با FDA 177.2600
* سیل (آب بند) مکانیکی: SiC/C/EPDM









نوع پرداخت سطوح

* پرداخت (زبری) سطح داخلی: Ra ≤ 0،8µm
* پرداخت (زبری) سطح خارجی: صیقل براق





خصوصیات فنی:

  • حداکثر جریان:

* 115 متر مکعب بر ساعت

* 507US،GPM

  • حداکثر اختلاف فشار:

* 12bar

* 174PSI

  • حداکثر فشار کاری:

* 16bar

* 232PSI

  • حداکثر دمای کاری:

* 10-درجه ی سانتیگراد تا 120+ درجه ی سانتیگرادEPDM

* 14ºF-248ºF

* +140ºC،SIP،max.30min

* 284ºF

  • حداکثر سرعت:

* 950rpm

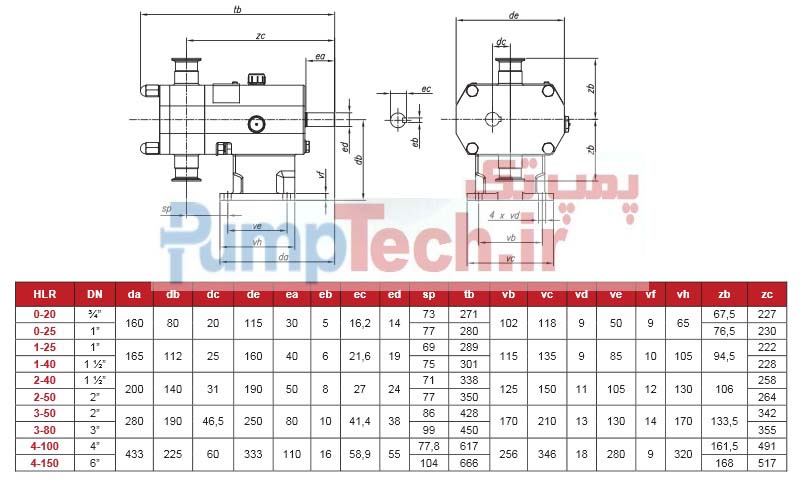

ابعاد کلی
