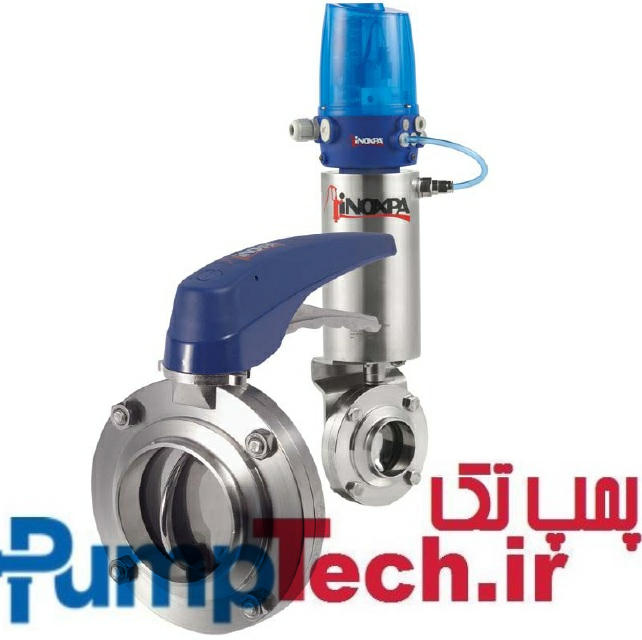

شیر (ولو) پروانه ای 4800 اینوکسپا

کاربرد

ولوهای (شیرهای) پروانه ای بهداشتی 4800 اینوکسپا، قابلیت کنترل بصورت خودکار و یا دستی را دارا می باشند و می توانند در بیشتر کابردهای مرتبط با محصولات مایع در صنایع فرآوری مواد غذایی، دارویی و شیمیایی مورد استفاده قرار گیرند.
شیر های پروانه ای 4800 اینوکسپا inoxpa

اصول عملیاتی
کنترل ولوهای پروانه ای 4800 به یکی از دو صورت زیر صورت می پذیرد:


1. به صورت اتوماتیک و به وسیله ی یک اکچوییتر
2. به صورت دستی و از طریق یک دسته.


دسته ، شیر را در موقعیت "باز" و یا "بسته" مسدود می نماید، اگر چه مدل هایی نیز با موقعیت های میانی وجود دارند.
اکچوییتر حرکت محوری پیستون را به یک حرکت دوار 90 درجه ای تبدیل می کند و آن را به دیسک منتقل می نماید.

طراحی و ویژگی ها

• طراحی شده به شکلی کم حجم و محکم
• دسته چند موقعیتی به عنوان دسته ی استاندارد برای شیرهای تا DN-100/4"
• دسته دو موقعیتی به عنوان دسته ی استاندارد برای شیرهایی از اندازه ی DN-100/4" به بالا
• چندین مدل از دسته های دستی با قابلیت تعویض آسان و چندین مدل از اکچوییترهای پنوماتیکی
و یا الکتریکی
• از دست رفتن (هدر رفتن) کم فشار
• قابلیت تعویض نیم بدنه ها با هر نوعی از اتصال
• اتصالات: DIN 11850
• قابلیت ردیابی قطعات

مواد مصرفی در ساخت
• دیسک و نیم بدنه ها: استنلس استیل forged AISI 316L
• دستگیره: PP / استنلس استیل AISI 304
• دیگر بخشهای : st.st. استنلس استیل AISI 304
• واشرها: EPDM مطابق با FDA 177.2600
نوع پرداخت سطوح:
• پرداخت سطح داخلی: Ra ≤ 0،8µm
• پرداخت سطح خارجی: Machined
گزینه ها ( آپشن ها )
• شیر ساخته شده از استنلس استیل AISI 304
• واشر: NBR، VMQ یا FPM
• اتصالات: Clamp، SMS، RJT، FIL-IDF و غیره
• دو اندازه (size) برای دسته ی چند وضعیتی
• دسته ها: دو موقعیتی، اهرمی، میکرومتریک، با قفل ایمنی و غیره

• اکچوییترالکتریکی، یا اکچوییتر یک طرفه (Single-acting) و یا اکچوییتر های دو طرفه (Double-acting) ، اندازه با توجه به گشتاور عملیاتی شیر تعیین می شود.

• پوزیشنر الکترو-پنوماتیکی
• سنسورهای پوزیشن یا مومقعیت القایی
• واحد کنترلC-TOP (سنسورهای موقعیت القایی و یا میکروسویچ ها)
• مدل ATEX موجود می باشد.

ابعاد شیر (ولو) پروانه ای 4800 اینوکسپا INOXPA

جدول خصوصیات فنی شیر ولو پروانه ای 4800 اینوکسپا inoxpa
